Les échappements du Mvt de Paris



LES ECHAPPEMENTS

DU MOUVEMENT DE

PARIS

Il en existe plusieurs, utilisés en fonction des époques et des besoins, voici les principaux.









Echappement recul b

L'échappement de Clément dit aussi à petit ancre: Sur les mouvement à fil avec des balancier de 30 Gr environ.

P1110305

-------------------------------------------------------------------------------------------------------------------------

Sur de rares pendules, on trouve aussi l'échappement de Graham qui est un échappement à repos.



Graham2



3 57

L'échappement de Graham en apparent sur une pendule Charles X, suspension à fil.

----------------------------------------------------------------------------------------------------------------------

Echappement recul anglais

L'échappement anglais permet d'avoir des balancier de 75 Gr en moyenne, il permet un meilleur isochronisme.

P1140563

-----------------------------------------------------------------------------------------------------------------

Echappenment recul toit

P1160264

L'échappement à ancre en toit, sur les pendules portiques à lourd balancier de bronze.



----------------------------------------------------------------------------------

Echappements repos achile brocot

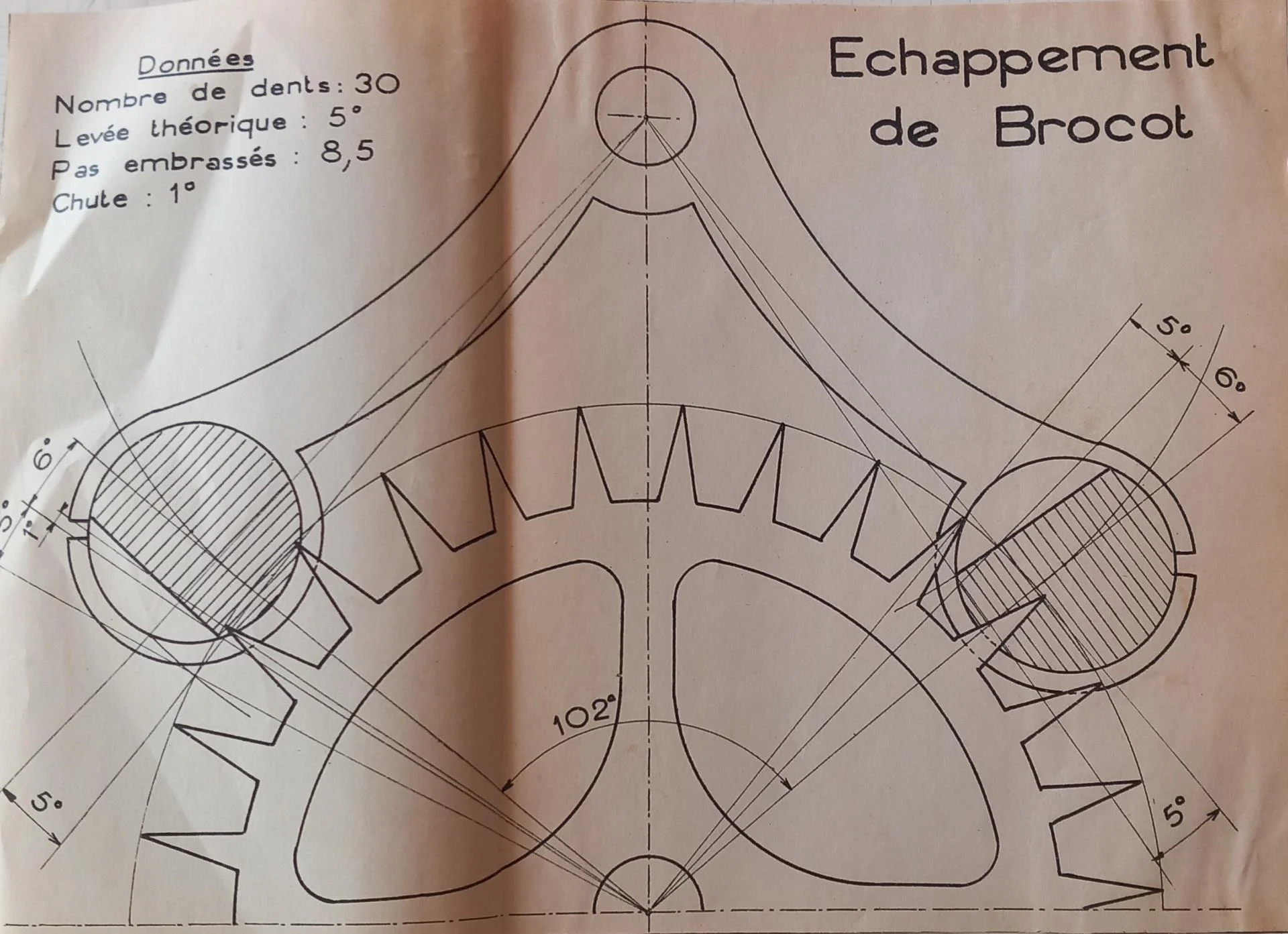

Echappement à rouleaux et à repos de Brocot (Louis) Autocentrant, pas de mise à l'échappement à réaliser.

 Il sera utilisé à partir de 1850. Le brevet sera déposé en 1841.

P1050540

--------------------------------------------------------------------------------------------------------------------

Echappements repos louis brocot a repos

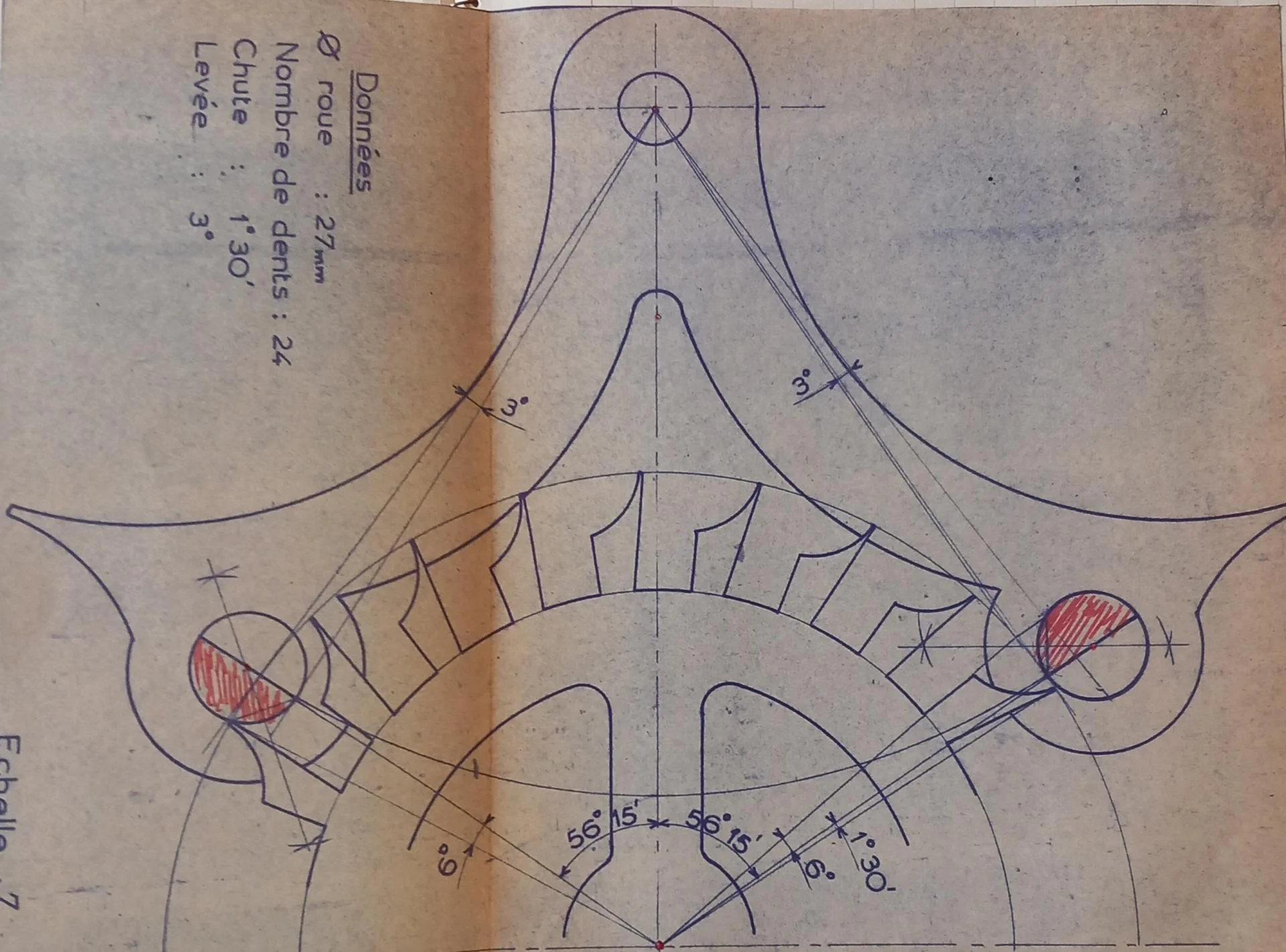

L'échappement visible à rouleaux et à repos d'Achille Brocot (fils) Autocentrant aussi, principalement sur les pendules tambour dites de notaire et aussi sur certaines bornes, un bon nombre d'entre elles battent la demie seconde (longueur du balancier, 9 pouces et 2 lignes)

P1100122

P1050169

Une pendule dite de notaire dont le vrai nom est pendule tambour.

-------------------------------------------------------------------------------------

Echappements a repos a cheville d aman

L'échappement d'Aman dit aussi à roue et à chevilles. Il est peu fréquent et...recherché.

576

Vous trouverez, ci-dessous une photo en gros plan d'un échappement d'Aman, il n'est pas sur un mouvement de Paris mais sur une horloge Paul Garnier que j'avais restauré en 2009.

P1050354

-------------------------------------

Commentaires

  • LACOSTE Daniel
    • 1. LACOSTE Daniel Le 20/07/2023
    Bonjour,
    Je possède une pendule à échappement visible (Brocot) et sonnerie rateau.
    Je voudrais changer la roue qui s'articule avec la roue d'échappement car les dents sont trop usées.
    Elle fait 24.2mm de diamètre , je ne sais pas où l'acheter.
    Merci pour vos conseils et bravo pour votre site.
    Daniel.
    • dagonneau-jean-pierre
      • dagonneau-jean-pierreLe 20/07/2023
      Bonjour. Il n'existe plus de pièces e rechange pour les mouvements de Paris depuis longtemps. Vous parlez de la roue qui entraine la roue d'échappement qui est donc la roue de petite moyenne et qui se trouve sur la platine avant maintenue par un pont ? il est bizarre qu'elle soit usée..... C'est cela ? Salutations. J-P
  • Ph-40
    • 2. Ph-40 Le 15/03/2023
    Bonjour,
    Je viens de découvrir votre site. une question me taraude : Comment faites-vous pour nettoyer le mouvement ?
    Quel produit utilisez-vous pour obtenir cette superbe brillance ?
    Merci pour votre réponse
    Cordialement
    Ph.
    • dagonneau-jean-pierre
      • dagonneau-jean-pierreLe 15/03/2023
      Bonjour. Ce polissage se fait lors d'un "rhabillage" une remise à neuf du mouvement, extraction des ressorts pour vérification, remplacement des paliers usés etc. Après un passage dans un bain de nettoyage aux ultrasons, les platines sont repolies à la main sur un polissoir les mobiles sont repolis dans un ""tumbler" garni de fragments coquilles de fruits durs, olives, noix, noyaux de pêches, abricots etc, le tout avec un peu de poudre abrasive, il faut laisser tourner une dizaine d'heures ou plus en fonction du ternissements. Les mouvement neufs étaient livré ainsi autrefois. Salutations. J-P
  • jd
    • 3. jd Le 25/02/2023
    Bonjour
    je possède un échappement anglais sur un Mv de P.
    L'échappement tourne sur une bonne partie de la roue mais sur un certain nb de dents, l'ancre ne passe pas par la seule force du barillet.
    La dent de l'ancre côté sortie de mouvement vient se bloquer sur les hauts de dents de la roue d'échappement.
    Le mouvement se fige ainsi. La roue semble été réparée et accuse un léger désaxage par rapport à l'arbre. peut-on limer les dents "trop hautes"? faut-il changer les pièces et si oui où?
    • dagonneau-jean-pierre
      • dagonneau-jean-pierreLe 26/02/2023
      Bonjour. 1- Vous ne trouverez pas de pièce de rechange. (à moins de trouver un mouvement de même marque, de même époque avec le même nombre de dents et encore, il faut souvent adapter) 2- Il y a peut-être un peu de faux rond, comme disent les tourneurs, ça saute un peu. Un pivot est peut-être légèrement tordu et peu occasionner ce défaut (à voir) Il y a un excentrique sur la platine avant permettant de modifier le passage de l'ancre, vous pouvez essayer. Si vous limez les dents vous allez occasionner un plat et il y a une possibilité de non fonctionnement. Sans voir moi-même, il est difficile de donner des conseils. Salutations. J-P
  • varette
    bonjour j ai demonter nettoyer remonter ma pendule oeuil de boeuf mouvemant de paris elle ne marche plus
    je doit voud dire que le barillet des heures s est d eccroche je l ai remplcer par celui de la sonnerie pensez vous que le non fonctionnemant viendrait de la merci d avance pour l explication que vous me donnerz
    • dagonneau-jean-pierre
      • dagonneau-jean-pierreLe 09/07/2021
      Bonjour. Difficile de faire un diagnostic à distance.Il faut démonter l'ancre et voir si avec un demi tour de clé, les rouages tournent. S'ils ne tournent pas, il faut avancer pas à pas et voir quel est le rouage qui est dur. Il faut prendre les platines nues, monter le barillet seulement et d'un coup de doigt, le faire tourner puis, ôter le barillet monter la roue de grande moyenne et d'un coup de doigt, la faire tourner, il faut faire ça avec tous les rouages. Si tous les engrenages tournent facilement, il faut se pencher sur l'échappement. Un ressort décroché dans un barillet se répare. Si j'avais le mouvement entre les mains, je vous dirais en deux ou trois minutes ce qui ne va pas mais à distance..... J-P
  • robert reboul
    • 5. robert reboul Le 17/07/2019
    bonjour,
    j'espère que depuis le mois de mars tu as trouvé...
    le 1er chiffre indique la longueur en pouces du balancier entre suspension et centre de gravité
    le 2ème ajoute une longueur en lignes ...
    1 pouce= 27,07 mm et 1 ligne = 2.275 mm
    donc 7/7 = (7 x 27,07) + (7 x 2,275) soit 189,49 +15,925 = 205,415 mm
    pourquoi faire simple...
    cordialement RR
    • dagonneau-jean-pierre
      • dagonneau-jean-pierreLe 01/08/2019
      La réponse a été envoyée le 11/03 par mail. De: "Dagonneau. Jean-Pierre" À: "callegher guy" Envoyé: Lundi 11 Mars 2019 08:45:34 Objet: Longueur des balanciers Bonjour. La longueur des balanciers est exprimée en pouces et en lignes. Cette longueur est très souvent mais pas toujours gravée sur la platine arrière des mouvements de Paris. Sur ce mouvement la longueur est gravée en bas, de part et d'autre du pilier milieu, ici c'est 4-1 donc 4 pouces et 1 lignes. Il s'agit du pouce français et non pas du pouce anglais 1 Pouce français vaut: 27,07 mm et une ligne: 2,256 mm. (12 lignes valent un pouce) Votre balancier de 7/7 mesure donc: 7 x 27,07= 189,49 mm plus 7 lignes soit: 7 x 2,256 =4,5 mm soit un total de 194 mm Je vous laisse faire le calcul pour le balancier de 9/2 et sachez que seules les pendules de Paris ayant un balancier de cette longueur battent la demi-seconde. Voir la pièce jointe. Bonne continuation.
  • GG
    • 6. GG Le 09/03/2019
    BONJOUR

    J'AI DEUX PENDULE A ANCRE APPARENT JE N'ARRIVE PAS A TROUVER LA LONGUEUR DES BALANCIERS ET LEURS POIDS
    L'UNE EST 7/7 ET L'AUTRE EST 9/2. MERCI DE RÉPONDRE.

    CORDIALEMENT.
